蝶阀（butterflyvalve）

释义：启闭件为盘形蝶板并能绕阀体内轴线旋转的一种阀门。
结构：主要由阀体、阀杆、蝶板和密封圈组成。阀体呈圆筒形，轴向长度短，内置蝶板。

工作原理：蝶板由阀杆带动，若转过90°，便能完成一次启闭。改变蝶板的偏转角度，即可控制介质的流量。常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。

使用范围：蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保、建筑给排水等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。

功能用途：蝶阀(英文：butterflyvalve)是指关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。蝶阀全开到全关通常是小于90°，蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。采用蜗轮减速器，可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道。

蝶阀分类：
按结构形式分类
(1)中心密封蝶阀
(2)单偏心密封蝶阀
(3)双偏心密封蝶阀
(4)三偏心密封蝶阀
按密封面材质分类
(1)软密封蝶阀。
1)密封副由非金属软质材料对非金属软质材料构成。
2)密封副由金属硬质材料对非金属软质材料构成。
(2)金属硬密封蝶阀。密封副由金属硬质材料对金属硬质材料构成。
按密封形式分类
(1)强制密封蝶阀。
1)弹性密封蝶阀。密封比压由阀门关闭时阀板挤压阀座，阀座或阀板的弹性产生。
2)外加转矩密封蝶阀。密封比压由外加于阀门轴上的转矩产生。
(2)充压密封蝶阀。密封比压由阀座或阀板上的弹件密封元件充压产生。
(3)自动密封蝶阀。密封比压由介质压力自动产生。
按工作压力分类
(1)真空蝶阀。工作压力低于标堆大气历的蝶阀。
(2)低压蝶阀。公称压力PN<1．6MPa的蝶阀。
(3)中压蝶阀。公称压力PN为2．5--6．4MPa的蝶阀。
(4)高压蝶阀。公称压力PN为10。0--80．0MPa的蝶阀。
(5)超高压蝶阀。公称压力PN>100MPa的蝶阀。
按工作温度分类
(1)高温。t>450°C的蝶阀。
(2)中温蝶阀。120C
(3)常温蝶阀。一40C
(4)低温蝶阀。一100
(5)低温蝶阀。t<一100°C的蝶阀。

按连接方式分类

1、对夹式蝶阀

对夹式蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，旋转到90°时，阀门则呈全开状态。
对夹式蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹性密封和金属密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。

2、法兰式蝶阀

法兰式蝶阀为垂直板式结构，阀杆为整体式金属硬密封阀门的密封圈为柔性石墨板与不锈钢板复合式结构，安装在阀体上，蝶板密封面堆焊不锈钢。软密封阀门的密封圈为丁腈橡胶材质，是安装在蝶板上的。

(3)凸耳式蝶阀。

支耳式蝶阀

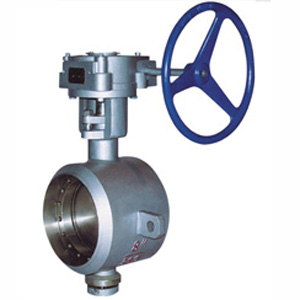

(4)焊接式蝶阀。

焊接式蝶阀是一种非密闭型蝶阀，广泛适用于建材、冶金、矿山、电力等生产过程中介质温度≤300℃公称压力为0.1Mpa的管道上，用以连通、启闭或调节介质量。
