产品简介:
W-Q644F/645F气动三通球阀是一种三通道的回转型球阀, 用于介质分流、合流及流向切换,在一个管道都可以作为入口或出口。三通球阀分有L型球和T型球阀两种,可以满足不同的生产工艺要求。L型球阀是对三条管道中的两条管道进行切断,T型球阀实现把三条连通管道进行合分流。气动三通调节球阀与电气阀门定位器配套,输入4~20mADC(1-5V)信号及0.4~0.7MPa气源即可控制运转,实现对压力、流量、温度、液位等参数的调节。三通换向球阀配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。气动三通球阀广泛应用于化工、石油,轻纺,电力,食品制药,制冷,航空,航天,造纸等工业领域。
产品特点:
(1)流体阻力小,其阻力系数与同长度的管段相等。
(2)结构简单、体积小、重量轻。
(3)紧密可靠,目前球阀的密封面材料使用范围广,在真空系统中也已广泛使用。
(4)操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
(5)维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
(6)在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起气动三通球阀密封面的侵蚀。
(7)适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。
阀体
|
				 阀体形式  |

				 三通铸造球型阀  |

|
				 公称通径  |

				 DN15~200mm  |

|
				 公称压力  |

				 国标PN1.6、2.5、4.0、6.4 MPa;美标ANSI 150、300LB ;日标JIS 10、20、30K  |

|
				 法兰标准  |

				 JIS、ANSI、GB、JB、HG等  |

|
				 连接形式  |

				 法兰式、螺纹式(适用于1/2"~2")  |

|
				 阀盖形式  |

				 整体式  |

|
				 压盖型式  |

				 压板压紧式  |

|
				 密封填料  |

				 V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨  |

内件
|
						 阀芯形式  |

						 O型球体阀芯  |

|
						 流量特性  |

						 快开关特性  |

执行机构
|
								 执行器型号  |

								 GT、AT、AW系列单双作用气动执行器  |

|
								 供气压力  |

								 0.4~0.7MPa  |

|
								 气源接口  |

								 G1/4"、G1/8"、G3/8"、G1/2"  |

|
								 环境温度  |

								 -20~+90℃  |

|
								 作用形式  |


									单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)  |

|
								 可配附件  |

								 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等  |

注:如需详细执行器参数,请进入气动执行器页面进行查阅。

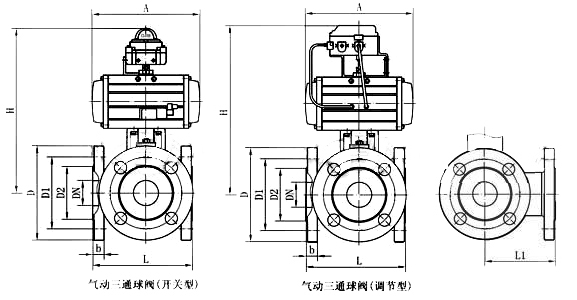

产品外形结构图:



|
										 公称通径 DN(mm)  |

										 15  |

										 20  |

										 25  |

										 32  |

										 40  |

										 50  |

										 65  |

										 80  |

										 100  |

										 125  |

										 150  |

										 200  |

|
										 L  |

										 150  |

										 150  |

										 180  |

										 200  |

										 220  |

										 240  |

										 260  |

										 280  |

										 320  |

										 380  |

										 440  |

										 550  |

|
										 L1  |

										 75  |

										 75  |

										 90  |

										 100  |

										 110  |

										 120  |

										 130  |

										 140  |

										 160  |

										 190  |

										 220  |

										 275  |

|
										 H  |

										 根据所配执行机构而定  |
								|||||||||||
|
										 D  |

										 95  |

										 105  |

										 115  |

										 140  |

										 150  |

										 165  |

										 185  |

										 200  |

										 220  |

										 250  |

										 285  |

										 340  |

|
										 D1  |

										 65  |

										 75  |

										 85  |

										 100  |

										 110  |

										 125  |

										 145  |

										 160  |

										 180  |

										 210  |

										 240  |

										 295  |

|
										 D2  |

										 46  |

										 56  |

										 65  |

										 76  |

										 84  |

										 99  |

										 118  |

										 132  |

										 156  |

										 184  |

										 211  |

										 266  |

|
										 b  |

										 14  |

										 16  |

										 16  |

										 18  |

										 18  |

										 20  |

										 20  |

										 20  |

										 22  |

										 22  |

										 24  |

										 24  |

|
										 A、A1  |

										 根据阀门所需力矩而定,配置机型不同,外形尺寸也不相同  |
								|||||||||||
注:以上参数均以国标PN1.6MPa为准,其他压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
