YZ11X支管式减压阀
- 品牌： 沃茨实业
- 型号： YZ11X
- 电话： 021-31006111 021-31006222
- 手机： 13061905680 15821957931
YZ11X支管式减压阀产品简介：
YZ11X支管式减压阀采用薄膜弹簧直接作用式，在吸取了国外同类产品优点的基础上适当加大了膜片面积，提高了灵敏度。主要由膜片、磴形阀瓣、调节弹簧等零件组成。利用膜片传感下游压力变化驱动阀瓣，改变和控制阀门开度实现减压稳压功能。由调定调节弹簧压力设定出口压力值。适用于高层建筑公寓楼和住宅区的支线管路以及公寓、住宅的入户支管使用。出口压力直接作用在隔膜底面和阀瓣底面，当它超过弹簧设定值时，压缩弹簧，使阀瓣关闭。只要下游无水流动，出口压力将基本保持在设定值（其变化量为入口压力变化量的8%）；当下游用水时，出口压力下降，弹簧推开隔膜，打开减压阀。水流连续流通一阵后，直接作用式减压阀开启产生自阻尼效应，使启闭动作趋于平稳。
产品特点：
采用直接作用式结构，内部结构非常简单，无卡阻，性能可靠，经久耐
耐脏防水垢,不需过滤器,不需旁通管,配管简单,能节省大量空间和配管成本。
出口压力精密可调，在一般场合下，可以认为出口压力不受进口压力的影响（出口压力的变化量是△P1的8%）。
的水力特性，压力损失小，减压比可达成10：1以上。
可满足多种减压要求，特别适用于支管减压系统。
产品技术参数：
|
型号 |
公称压力 |
公称通径 |
连接形式 |
阀体材料 |
出口压力 |
工作温度 |
||
|
YZ11X-16/25 |
1.6Mpa |
15~50mm |
内螺纹 |
黄铜
不锈钢 |
0.05 |
80℃ |
||
|
2.5Mpa |
||||||||

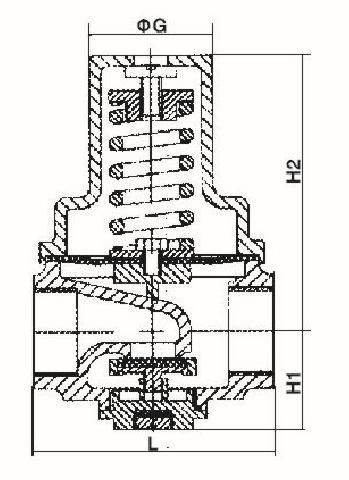

YZ11X支管式减压阀结构图：
产品外形连接尺寸：
|
DN |
in |
A |
B |
C |
φG |
重量（Kg） |
|
15 |
1/2 |
31 |
60 |
76.5 |
59 |
1.2 |
|
20 |
3/4 |
31 |
75 |
76.5 |
73 |
1.2 |
|
25 |
1 |
36 |
88 |
85 |
81 |
1.4 |
|
32 |
1 1/4 |
42 |
93 |
98 |
81 |
1.5 |
|
40 |
1 1/2 |
45 |
98 |
102 |
85 |
2 |
|
50 |
2 |
54 |
130 |
117 |
98 |
2.65 |
