600X水力电动控制阀

更新：2016/5/4 17:31:10 点击：

品牌：沃茨实业
型号： W-600X
电话： 021-31006111 021-31006222
手机： 13061905680 15821957931

产品介绍

产品简介：

沃茨实业W-600X水力电动控制阀是一种以电磁阀为向导阀的水力操作式阀门。常用于给排水及工业系统中的自动控制，控制反应准确快速，根据电信号遥控开启和关闭管路系统，实现远程操作。并可取代闸阀和蝶阀用于大型电动操作系统。阀门关闭速度可调，平稳关闭而不产生压力波动。该阀门体积小、重量轻、维修简单、使用方便、安全可靠。电磁阀可选用交流电 220V，或直流电 24V，可根据各种场合选用常开或常闭型均可。

产品性能参数：

型号		W-600X-10	W-600X-16	W-600X-25
工作压力（MPa）		1.0	1.6	2.5
适用温度（℃）		0～80
适用介质		水
材料	阀体、阀盖	铸铁
	阀杆	铬不锈钢
	阀座、阀盘	青铜
	膜片	丁晴橡胶

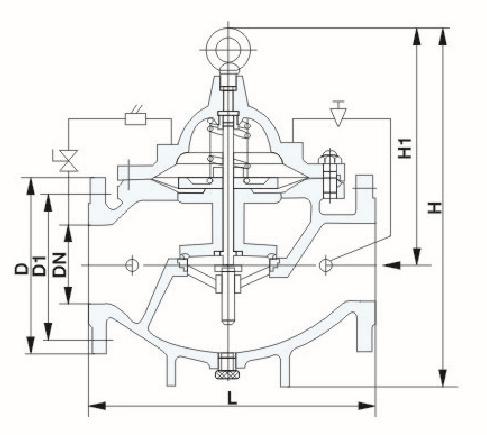

产品结构图：

W-600X水力电动控制阀结构图

产品外形连接尺寸：

DN	L	A	A1	H	H1	F	D mm			D1 mm			D2 mm
DN	mm	mm	mm	mm	mm	mm	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5
20	180	194	136	342	250	116	105	105	105	75	75	75	58	58	56
25	180	194	136	342	250	116	115	115	115	85	85	85	68	68	65
32	180	194	136	342	250	116	140	140	140	100	100	100	78	78	76
40	240	240	155	395	278	170	150	150	150	110	110	110	88	88	84
50	240	240	155	395	278	170	165	165	165	125	125	125	102	102	99
65	255	255	165	405	298	180	185	185	185	145	145	145	122	122	118
80	280	280	175	430	315	210	200	200	200	160	160	160	133	133	132
100	360	332	195	510	350	275	220	220	235	180	180	190	158	158	156
125	400	375	220	560	365	310	250	250	270	210	210	220	184	184	184
150	455	408	230	585	420	355	285	285	300	240	240	250	212	212	211
200	585	485	255	675	450	460	340	340	360	295	295	310	268	268	274
250	650	550	300	730	470	500	395	405	425	350	355	370	320	320	330
300	800	630	340	760	490	580	445	460	485	400	410	430	370	370	389
350	860	735	415	840	526	640	505	520	555	460	470	490	430	430	448
400	960	788	430	910	570	715	565	580	620	515	525	550	482	482	503
450	1075	850	460	1070	610	780	615	640	670	565	585	600	532	550	548
500	1075	905	490	1135	665	830	670	715	730	620	650	660	585	585	609
600	1230	970	530	1270	725	920	780	840	845	725	770	770	685	685	720
700	1650	1050	560	1460	865	980	895	910	960	840	840	875	800	800	820
800	1750	1135	610	1640	975	1050	1015	1025	1085	950	950	990	905	905	928
