Y型过滤器
- 品牌： 沃茨实业
- 型号： GL41H
- 电话： 021-31006111 021-31006222
- 手机： 13061905680 15821957931
产品简介：
上海沃茨Y型过滤器是使用水力控制阀及精密的易堵塞的机械产品所需要具备的过滤设备。是输送介质的管道系列不可缺少的一种装置，通常安装于水力控制阀、减压阀、泄压阀、定水位阀等设备的进口端，用来消除介质中的杂质，防止颗粒性杂质进入通道，造成墙塞，以保护设备管道上的配件，免受磨损和堵塞。Y型过滤器网采用不锈钢双层网结构，坚固耐用，具有结构先进、流阻小、排污方便等特点，可用于水、蒸气、油品、硝酸、尿素、氧化性介质等多种介质。根据不同需要设置过滤网目数，一般通水网为 18~30 目，通气网为 40~100 目，通油网为 100~480 目（其它情况可按用户要求制作过滤网）。
产品主要零部件材质：
|
型号 |
材料 |
|||
|
阀体、阀盖 |
过滤网 |
螺塞 |
垫片 |
|
|
GL41H-10 |
灰铸铁 |
不锈钢 |
可锻铸铁 |
橡胶石棉板 |
|
GL41H-16 |
灰铸铁 |
不锈钢 |
可锻铸铁 |
橡胶石棉板 |
|
GL41H-16Q |
球磨铸铁 |
不锈钢 |
可锻铸铁 |
橡胶石棉板 |

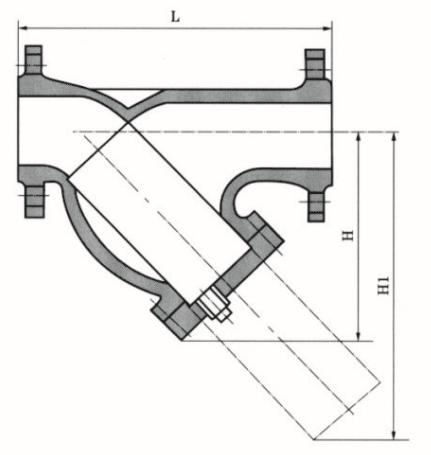

Y型过滤器结构图：
产品外形连接尺寸：
|
型号 |
DN |
L |
D |
z×ød |
H |
|
GL41H-10/16/16Q |
50 |
250 |
160 |
4×ø18 |
168 |
|
65 |
280 |
180 |
4×ø18 |
185 |
|
|
80 |
315 |
195 |
4×ø18 |
200 |
|
|
100 |
370 |
215 |
8×ø18 |
255 |
|
|
125 |
450 |
245 |
8×ø18 |
295 |
|
|
150 |
510 |
280 |
8×ø23 |
345 |
|
|
200 |
560 |
335 |
8×ø23 |
425 |
|
|
250 |
745 |
390 |
12×ø23 |
515 |
|
|
300 |
780 |
440 |
12×ø23 |
600 |
