比例积分温控器

产品简介：

上海沃茨TC8000系列比例积分温控器（电阻式）是采用电阻感温的方法来测量的，一般采用白金丝、铜丝、钨丝以及半导体（热敏电阻等）为测温电阻，这些电阻各有其优缺点。家用空调的传感器大都是以热敏电阻式。

热敏电阻式温控器是根据惠斯登电桥原理制成的，是惠斯登电桥。在BD两端接上电源E，根据基尔霍夫定律，当电桥的电阻R1×R4=R2×R3时，A与C两点的电位相等，输出端A与C之间没有电流流过，热敏电阻的阻抗R1的大小随周围温度的上升或下降而改变，使平衡受到损坏，AC之间有输出电流。因此，在构成温控器时，可以很容易地通过选择适当的热敏电阻来改变温度调节范围和工作温度。

产品规格及主要数据：

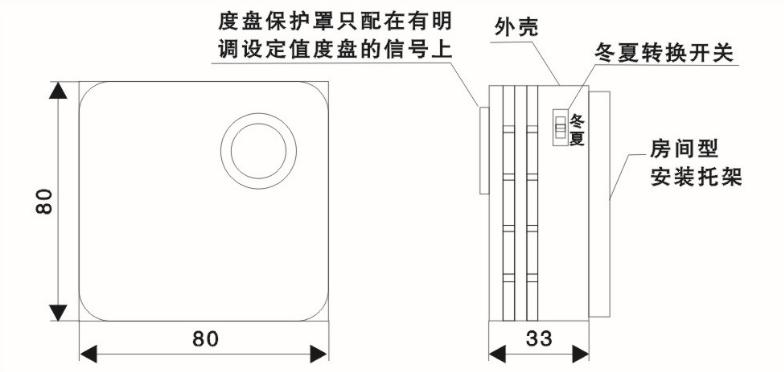

产品结构图：

比例积分温控器接线图：
