偏心异径橡胶接头
- 品牌： 沃茨实业
- 型号： XPYT
- 电话： 021-31006111 021-31006222
- 手机： 13061905680 15821957931
产品简介：
XPYT型偏心异径橡胶接头又称作减振器、膨胀节、管道减震器、避震喉、软接头,是金属管道的柔性联接器，由内胶层、锦纶帘子布增强、外胶层复合的橡胶球体和松套金属法兰组成。现引进国外先进生产工艺，制作过程中内层受到高压力，锦纶帘子布和胶层得到更好的结够比普通型可曲挠橡胶接头的工作压力更高质量更好。它是一种高弹性、高气密性、耐介质和耐气候性的管道接头。
适用介质：根据材料不同可制成耐酸、耐碱、耐腐蚀、耐油、耐热等各个品种，适应多种介质和环境。
性能特点：
1、体积小、重量轻、弹性好、安装维修方便。2、安装时可产生横向、轴向、角向位移，不受管道不通心，法兰不平行的限制。3、工作时可降低结构传递噪音，吸振能力强。
安装方法：
1.异径橡胶接头在安装时，严禁超位移极限安装。2.安装螺栓要对称，逐步加压扭紧，以防局部泄漏。3.1.6MPa以上的工作压力，安装螺栓要有弹性压垫，以防工作时螺栓松动。4.垂直安装时接头管道两端应有垂向受力支承，可采取防拉脱装置，以防止工作受压拉脱。5.异径橡胶接头安装部位应远离热源.臭氧区域.严禁强辐射光线暴晒和使用不符合本产品要求的介质. 6.异径橡胶接头在运输装卸时严禁锐利器具划破表面、密封面。

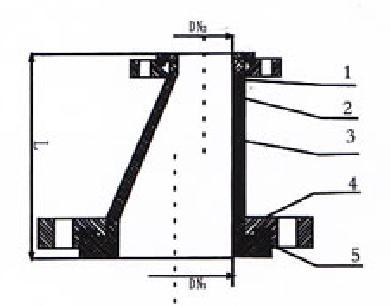

产品结构图：
产品外形尺寸：
|
公称通径DN |
安装长度L |
D |
D0 |
n- ф |
D1 |
D01 |
n1-ф1 |
|
50×40 |
180 |
165 |
125 |
4-ф18 |
150 |
110 |
4-ф18 |
|
65×40 |
180 |
185 |
145 |
4-ф18 |
150 |
110 |
4-ф18 |
|
65×50 |
180 |
185 |
145 |
4-ф18 |
165 |
125 |
4-ф18 |
|
80×50 |
180 |
200 |
160 |
8-ф18 |
165 |
125 |
4-ф18 |
|
80×65 |
180 |
200 |
160 |
8-ф18 |
185 |
145 |
4-ф18 |
|
100×50 |
180 |
220 |
180 |
8-ф18 |
165 |
125 |
4-ф18 |
|
100×65 |
180 |
220 |
180 |
8-ф18 |
185 |
145 |
4-ф18 |
|
100×80 |
180 |
220 |
180 |
8-ф18 |
200 |
160 |
8-ф18 |
|
125×65 |
180 |
250 |
210 |
8-ф18 |
185 |
145 |
4-ф18 |
|
125×80 |
180 |
250 |
210 |
8-ф18 |
200 |
160 |
8-ф18 |
|
125×100 |
180 |
250 |
210 |
8-ф18 |
220 |
180 |
8-ф18 |
|
150×80 |
200 |
285 |
240 |
8-ф22 |
200 |
160 |
8-ф18 |
|
150×100 |
200 |
285 |
240 |
8-ф22 |
220 |
180 |
8-ф18 |
|
150×125 |
200 |
285 |
240 |
8-ф22 |
250 |
210 |
8-ф18 |
|
200×100 |
220 |
340 |
295 |
8-ф22 |
220 |
180 |
8-ф18 |
|
200×150 |
220 |
340 |
295 |
8-ф22 |
285 |
240 |
8-ф22 |
|
250×100 |
200 |
395 |
350 |
12-ф22 |
220 |
180 |
8-ф18 |
|
250×125 |
220 |
395 |
350 |
12-ф22 |
250 |
210 |
8-ф18 |
|
250×150 |
220 |
395 |
350 |
12-ф22 |
285 |
240 |
8-ф22 |
|
250×200 |
220 |
395 |
350 |
12-ф22 |
340 |
295 |
8-ф22 |
|
300×125 |
|
445 |
400 |
12-ф22 |
250 |
210 |
8-ф18 |
|
300×150 |
220 |
445 |
400 |
12-ф22 |
285 |
240 |
8-ф22 |
|
300×200 |
220 |
445 |
400 |
12-ф22 |
340 |
295 |
8-ф22 |
|
300×250 |
220 |
445 |
400 |
12-ф22 |
395 |
350 |
12-ф22 |
|
350×125 |
|
505 |
460 |
16-ф22 |
250 |
210 |
8-ф18 |
|
350×20,,0 |
230 |
505 |
460 |
16-ф22 |
340 |
295 |
8-ф22 |
|
350×250 |
230 |
505 |
460 |
16-ф22 |
395 |
350 |
12-ф22 |
|
350×300 |
230 |
505 |
460 |
16-ф22 |
445 |
400 |
12-ф22 |
|
400×200 |
|
565 |
515 |
16-ф26 |
340 |
295 |
8-ф22 |
|
400×250 |
240 |
565 |
515 |
16-ф26 |
395 |
350 |
12-ф22 |
|
400×300 |
240 |
565 |
515 |
16-ф26 |
445 |
400 |
12-ф22 |
|
400×350 |
240 |
565 |
515 |
16-ф26 |
505 |
460 |
16-ф22 |
|
450×200 |
|
615 |
565 |
20-ф26 |
340 |
295 |
8-ф22 |
|
450×250 |
|
615 |
565 |
20-ф26 |
395 |
350 |
12-ф22 |
|
500×300 |
|
670 |
620 |
20-ф26 |
445 |
400 |
12-ф22 |
