产品概述：
上海沃茨H77X对夹式蝶形止回阀适用于高层建筑给水管网，有一定化学腐蚀性介质管网、安装空间有限制的管网，还适用于污水管网。
产品特点：
1、密封阀座采用多条窄带设计，阀座直接硫化到阀体上，使密封可靠性大大提高，达到完全密封，实现零泄漏。
2、结构性能安全可靠，抗干扰性强，关闭速度快，水头损失小。
3、结构长度短，刚性好，安装方便。
4、主要零部件材质可选范围宽，使用介质范围广。
主要技术参数：
|
型号
|
公称压力
|
试验压力PS(MPa)
|
工作温度
(℃)
|
适用介质
|
|
PN(MPa)
|
壳体
|
密封
|
|
H77H
H77X
H77W
|
1.0
|
1.5
|
1.1
|
软密封：
100～225
硬密封：
200～550
|
水、油品
气体、硝酸等
|
|
1.6
|
2.4
|
1.76
|
|
2.5
|
3.75
|
2.75
|
|
4.0
|
6.0
|
4.4
|
|
6.4
|
9.6
|
7.0
|
主要零件材料：
|
零件名称
|
材 料
|
|
H77X-10C
|
H77H-16C
|
H77Y-25I
|
H77W-25C
|
H77W-16P
|
|
阀体、蝶板
|
铸钢WCB
|
铬钼钢
|
铸钢WCB
|
lCrl8Ni9Ti
|
|
阀杆
|
2Crl3
|
lCrl8N19Tl
|
20r13
|
|
阀体密封副
|
橡胶
|
堆焊D507Mo
|
堆焊硬质合金
|
WCB
|
lCrl8Ni9Ti
|
|
助关弹簧
|
lCrl8N19Ti
|
耐热合金
|
1Crl8Ni9Ti
|

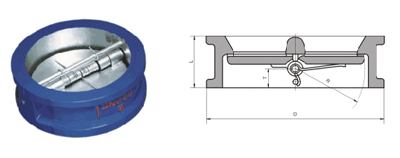

产品外形结构图：
主要外形尺寸：
|
公称通径
DN(mm)
|
L
|
D2
|
D3
|
|
H77X
|
H77H、H77Y、H77W
|
|
50
|
43
|
100
|
43
|
46
|
|
80
|
64
|
105
|
7l
|
80
|
|
100
|
64
|
155
|
91
|
94
|
|
125
|
70
|
185
|
115
|
118
|
|
150
|
76
|
210
|
14l
|
145
|
|
200
|
89
|
265
|
191
|
200
|
|
250
|
114
|
320
|
230
|
250
|
|
300
|
114
|
375
|
290
|
300
|
|
350
|
127
|
435
|
340
|
340
|
|
400
|
140
|
485
|
376
|
390
|
|
450
|
152
|
545
|
427
|
427
|
|
500
|
152
|
608
|
479
|
490
|
|
600
|
178
|
718
|
579
|
588
|
|
700
|
229
|
800
|
675
|
686
|
|
800
|
241
|
905
|
774
|
784
|
|
900
|
241
|
1005
|
875
|
-
|
|
1000
|
300
|
1115
|
974
|
-
|
|
1200
|
360
|
1325
|
1165
|
-
|
|
