HQ44X微阻球形止回阀

更新：2016/5/4 11:36:49 点击：

品牌：沃茨实业
型号： HQ44X
电话： 021-31006111 021-31006222
手机： 13061905680 15821957931

产品介绍

产品简介：

HQ44X微阻球形止回阀采用橡胶球为阀瓣,在介质的作用下,可在阀替内的滑道上滚动,从而打开或关闭阀门.HQ44X微阻球形止回阀流量大流阻损失小,密封性能好,消声关闭,可减小水击波.水平或垂直安装均可.HQ44X微阻球形止回阀可用于冷水、热水、工业及生活污水等管网的水泵出口，防止介质倒流。

HQ44X止回阀由阀体、球体和挡板等组成，采用橡胶包滚球为阀瓣，在介质的作用下，可在阀体内的整体式滑道上作上下、左右滚动，从而打开和关闭阀门，消声式关闭，不产生水锤，密封性很好，水头损失少，可水平或垂直安装。内部流道采用流线型设计，压力损失小，阀瓣启闭行程很短，停泵时可快速关闭，防止巨大的水锤声。该阀主要用于给水、排水、消防、暖通系统，可安装于水泵出口处，防止介质倒流及水锤对泵的损坏。该止回阀用于一般工业管道，作为阻止介质逆流用；微阻球形止回阀比旋启式止回阀水锤平均值下降45%，噪声下降60%。

产品主要零部件：

零件名称	阀体	阀瓣	阀座	弹簧
材料	铸铁、球铁、铸钢	铸铜、不锈钢	铜、不锈钢	不锈钢

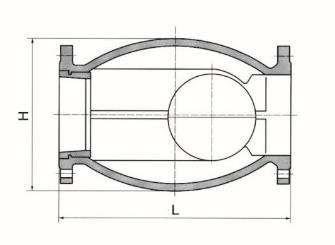

产品结构图：

HQ44X微阻球形止回阀结构图

产品外形连接尺寸：

DN（mm)	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
L	203	216	241	292	330	356	495	622	698	781	914	978	978	1295	1448	1600	1760	1900
H	180	210	225	245	280	320	380	450	470	500
H1							510	570	640	715	815	825	980	1155	1260	1350	1660	1700
